Kiedy po raz pierwszy zacząłem porównywać różne rozwiązania do cumowania dla statków dalekomorskich i przybrzeżnych, natrafiałem na jedną, spójną rekomendację od stoczni, inspektorów i doświadczonych kapitanów:Łańcuchy kotwiczne z ogniwami sworzniowymi. Z biegiem czasu zrozumiałem, dlaczego specjaliści wZhongnani inni poważni producenci sprzętu morskiego polegają na tej konstrukcji zawsze, gdy bezpieczeństwo ludzi, zasady klasyfikacji i czas sprawności nie podlegają negocjacjom. Zamiast myśleć o łańcuchu jako o typowym towarze stalowym, traktuję go teraz jako strategiczny element, który decyduje o tym, czy statek utrzymuje pozycję, zapewnia bezpieczeństwo załodze i chroni drogie aktywa podczas prawdziwych sztormów.
W tym przewodniku nie próbuję sprzedać Ci konkretnego modelu lub średnicy. Moim celem jest omówienie prawdziwych pytań, jakie zadają kupujący, wybierając łańcuchy kotwiczne, i wyjaśnienie, jak lubi doświadczony dostawcaZhongnanpodchodzi do projektowania i testowania oraz pokazuje, gdzie lepsze łańcuchy cicho oszczędzają pieniądze przez cały okres ich użytkowania. Jeśli masz dość martwienia się o nieoczekiwane awarie, niespójne certyfikaty lub łańcuchy korodujące szybciej niż obiecano, to jest dokładnie ta rozmowa, której prawdopodobnie chciałeś z technicznym inżynierem sprzedaży.
Kiedy siadam do rozmów z menadżerami flot czy armatorami, ich największą obawą nigdy nie jest cena zakupu samej sieci. Martwią się przeciąganiem kotwic w pobliżu ruchliwego portu, awarią cumowania podczas nagłego szkwału lub koniecznością uziemienia statku przez inspektorów klasyfikacyjnych, ponieważ łańcuch nie spełnia wymagań testowych. Wszystkie te problemy zaczynają się od jednego prostego wyboru: któremu dostawcy ufająŁańcuchy kotwiczne z ogniwami sworzniowymi.
Wysokiej jakości łańcuchy dwustronne są zbudowane ze stali stopowych klasy morskiej, spawane i poddawane obróbce cieplnej w ściśle kontrolowanych warunkach, a następnie testowane pod kątem międzynarodowych norm, takich jak ISO 1704 i zasad głównych towarzystw klasyfikacyjnych (ABS, LR, DNV, BV, CCS i inne). Łańcuch, który pomyślnie przeszedł te testy, nie jest luksusem „przekombinowanym”; jest to minimalny poziom niezawodności, jakiego oczekuje większość współczesnych armatorów, gdy w grę wchodzi życie ludzkie i wielomilionowe kadłuby.
Z drugiej strony tani, źle kontrolowany łańcuch stwarza niewidoczne ryzyko. Mikropęknięcia powstałe na skutek złego spawania, nieodpowiedniej obróbki cieplnej lub stali niskiej jakości często pozostają ukryte, dopóki linia nie zostanie mocno obciążona przy złej pogodzie. Awaria w tym momencie nie oznacza tylko zerwania połączenia; może to prowadzić do utraty kotwic, uszkodzenia kadłuba, zjechania na pasy ruchu i dni kosztownych napraw i badań. Jeśli uwzględnisz te koszty, płacenie nieco więcej za sieci, które są w pełni certyfikowane i identyfikowalne, wydaje się konserwatywne, a nie ekstrawaganckie.
Dlatego też producent taki jakZhongnan, posiadająca wieloletnie doświadczenie w produkcji morskich łańcuchów kotwicznych i morskich łańcuchów cumowniczych oraz możliwości testowania na dużą skalę, jest często wybierana na krótkie listy przez stocznie i wykonawców EPC. Spójny proces, audytowany przez międzynarodowe towarzystwa klasyfikacyjne, daje kupującym pewność, że każda partia łańcucha zachowuje się dokładnie tak, jak obiecują rysunki i certyfikaty.

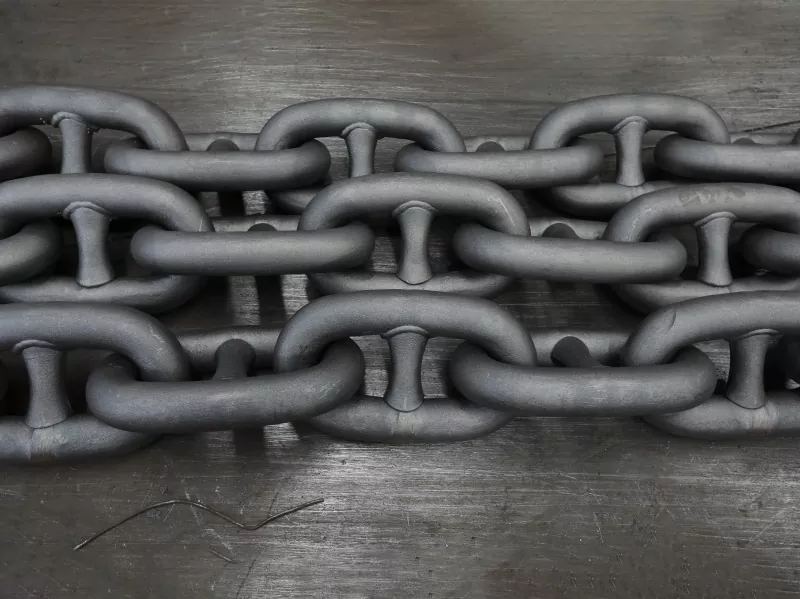

Zanim porównam dostawców, zawsze upewniam się, że zespół wokół stołu w pełni rozumie, co sprawia, że konstrukcja łączników studowych jest wyjątkowa. Każde ogniwo łańcucha z kołkami zawiera solidny pręt (kołek) pośrodku. Ten prosty drążek radykalnie poprawia zachowanie łańcucha pod obciążeniem i ugięciem windy kotwicznej. Zapobiega odkształcaniu się ogniwa w wąski owal, zmniejsza załamania i równomiernie rozkłada obciążenie między ogniwami.
Natomiast łańcuchy bez kolców nie mają tego wewnętrznego drążka. Są lżejsze i bardziej elastyczne, co jest przydatne w przypadku niektórych sposobów cumowania, ale nie są pierwszym wyborem do głównego kotwiczenia statków, gdzie spodziewane są duże obciążenia i częste operowanie windą kotwiczną. W wielu projektach, nad którymi pracuję, w przypadku niektórych przybrzeżnych miejsc do cumowania stosuje się konstrukcje bez rozpórek, podczas gdy łańcuchy z ogniwami rozporowymi pozostają liną kotwiącą dla głównego statku.
Kolejnym kluczowym punktem konstrukcyjnym jest zakres średnic i gatunków. Dostawca npZhongnanzazwyczaj oferuje łańcuchy kotwiczne o średnicy od około 16 mm do ponad 160 mm, w klasie 2 i 3 do standardowych zastosowań na statkach oraz w wyższych klasach wytrzymałości, takich jak R3 i wyższych, do cumowania na morzu. Inni renomowani producenci na całym świecie postępują podobnie, oferując łańcuchy U2/U3 lub klasy 2/3 do statków oraz łańcuchy typu R3/R4 do wymagających prac na morzu.
Aby różnice były wyraźniejsze, często tworzę szybką tabelę porównawczą, taką jak ta poniżej, na potrzeby wewnętrznych dyskusji. Wartości będą się różnić w zależności od dostawcy i standardu, ale struktura pomaga wszystkim przy stole zobaczyć, pomiędzy czym wybierają i dlaczego jakość ma znaczenie.
| Stopień łańcucha | Typowy zakres średnic | Typowe zastosowania | Na co zwracam uwagę |
|---|---|---|---|
| Klasa 2 / U2 | ~16 mm – 122 mm | Statki handlowe, statki przybrzeżne, kotwiczenie ogólnego przeznaczenia | Zrównoważona siła i waga, dobra odporność na zmęczenie, powszechnie akceptowana w klasie |
| Klasa 3 / U3 | ~20 mm – 162 mm | Większe statki, trudniejsze warunki, gdy potrzebne są większe obciążenia wytrzymałościowe i niszczące | Wyższa wytrzymałość, ale nadal wymaga ścisłego spawania i obróbki cieplnej, aby uniknąć kruchości |
| R3 / R3S / R4 | ~58 mm – 162 mm | Morskie liny cumownicze, FPSO, platformy i krytyczne systemy głębinowe | Bardzo duże obciążenia; Nalegam na pełną identyfikowalność, szczegółowe raporty z testów i renomowane huty |
Kiedy wiesz, z jakim projektem i gatunkiem współpracujesz, znacznie łatwiej jest dopasować łańcuch do statku, układu miejsc do cumowania i ram prawnych, w których działasz.
Wybór „właściwej” sieci nigdy nie polega tylko na wybraniu największej lub najsilniejszej opcji z katalogu. Zwykle zaczynam od trzech grup pytań: jak wygląda statek, w jakim środowisku będzie przebywał i co mówią przepisy.
W przypadku danych statku zwracam uwagę na wyporność, długość, powierzchnię nawiewu i sposób, w jaki statek będzie faktycznie działał. Przybrzeżny statek towarowy z częstymi zawinięciami do portów i stosunkowo małymi głębokościami kotwiczenia nie będzie potrzebował takiej samej konfiguracji jak głębokomorski statek pomocniczy, który może stać na haku przez wiele dni w trudnych warunkach pogodowych. Różnice te wpływają zarówno na średnicę, jak i gatunek łańcucha.
Następne są warunki środowiskowe. Wysokość fal, prąd, kierunek wiatru, rodzaj dna morskiego i głębokość wody – wszystko to zmienia obciążenia dynamiczne łańcucha. Na przykład w miękkim błocie przy długich lunetach łańcuch leży na dnie morskim, a tarcie wykonuje dużą pracę. W bardziej stromych, skalistych zakotwieniach cykle obciążenia mogą być trudniejsze, a łańcuchy klasy 3 o wyższej wytrzymałości stają się atrakcyjne, ponieważ zapewniają wyższe obciążenia wytrzymałościowe i zrywające przy mniej więcej tej samej średnicy co ogniwa klasy 2.
Na koniec przyjrzę się bliżej odpowiednim przepisom. Towarzystwa klasyfikacyjne i administracje bandery ustalają minimalne wymagania dotyczące długości, średnicy i stopnia łańcucha kotwicznego w zależności od typu statku i tonażu. Tutaj pomocne jest to, że producenci tacy jakZhongnanjuż projektują i testują swojeŁańcuchy kotwiczne z ogniwami sworzniowyminiezgodnie z tymi normami, dlatego katalogi i rysunki wyraźnie pokazują, które łańcuchy odpowiadają danym oznaczeniom klas.
Oprócz tych podstaw zawsze biorę pod uwagę ochronę antykorozyjną i wykończenie powierzchni. Cynkowanie ogniowe zapewnia solidną, długoterminową odporność na korozję, często preferowaną w przypadku łańcuchów, które będą poddawane częstym cyklom zanurzania i suszenia, podczas gdy czarne powłoki bitumiczne mogą być opłacalnym wyborem dla niektórych właścicieli. Najlepsza opcja zależy od tego, jak często łańcuch będzie kontrolowany, jak agresywne jest lokalne środowisko i czy waga lub koszt są czynnikiem ograniczającym projekt.
Z daleka każdy system kotwiczenia wygląda podobnie: kotwica, lina i statek. Różnice stają się oczywiste, gdy dzieje się coś niezwykłego. Z mojego doświadczenia wynika, żeŁańcuchy kotwiczne z ogniwami sworzniowymimają trzy bardzo praktyczne zalety w porównaniu z linami lub systemami łańcuchów bez kołków w wielu rzeczywistych scenariuszach.
Po pierwsze, przewidywalne jest prowadzenie windy kotwicznej i żbika. Kołki w każdym ogniwie pomagają łańcuchowi prawidłowo siedzieć w kieszeniach cyganki, redukując przeskakiwanie i nagłe wstrząsy. Prowadzi to do płynniejszej pracy na pokładzie dziobowym, mniejszego zużycia windy kotwicznej i mniejszej liczby przypadków przeskakiwania łańcucha pod obciążeniem, gdy statek ziewa na kotwicy.
Po drugie, łańcuchy z ogniwami kołkowymi charakteryzują się dużą wagą na metr, co pomaga stworzyć klasyczny kształt sieci trakcyjnej, który pochłania fale i podmuchy. Nawet gdy wiatr się wzmoże, dolne odcinki łańcucha mogą pozostać na dnie morskim, zapewniając poziome naciągnięcie kotwicy i zmniejszając ryzyko ciągnięcia. Liny stalowe lub liny syntetyczne mogą doskonale sprawdzić się w starannie zaprojektowanych miejscach do cumowania, ale w naturalny sposób nie tworzą tej samej ciężkiej sieci trakcyjnej bez dodatkowego osprzętu i obciążników.
Po trzecie, łańcuchy stadnin są wyrozumiałe w przypadku flot mieszanych i starszej infrastruktury. Wiele portów, wind kotwicznych i ograniczników łańcucha zaprojektowano z myślą o geometrii ogniw dwustronnych. Kiedy współpracuję z właścicielami działającymi w regionach o mieszanej infrastrukturze i ograniczonym wsparciu, rozwiązania z łącznikami śrubowymi często integrują się łatwiej niż alternatywne systemy, które wymagają niestandardowych bębnów, specjalnych złączy lub bardzo specyficznych procedur obsługi.
Łańcuchy bez kołków nadal mają swoje miejsce, zwłaszcza w morskich konstrukcjach cumowniczych wrażliwych na ciężar, gdzie elastyczność ma większe znaczenie niż kompatybilność z tradycyjnymi windami kotwicznymi. Nie chodzi o to, że jeden projekt jest „lepszy” w każdym przypadku, ale o to, że zrozumienie mocnych stron łańcuchów z ogniwami rozporowymi ułatwia zaprojektowanie solidnego systemu kotwiczenia o niskim naprężeniu.
Kiedy już poznam wymagania techniczne, najważniejszą decyzją będzie wybór dostawcy. Renomowany producent łańcuchów robi więcej niż tylko spawanie stalowych ogniw. Zarządzają surowcami, obróbką cieplną, badaniami, certyfikacją i dokumentacją w sposób dający pewność na kolejne dwadzieścia lat.
Z taką firmąZhongnan, zaczynam od przyjrzenia się podstawom: latom działalności, zdolnościom produkcyjnym i ukierunkowaniu. Jako specjalista w dziedzinie morskich łańcuchów kotwicznych i morskich łańcuchów cumowniczych z dziesięcioletnim doświadczeniem i roczną wydajnością mierzoną w dziesiątkach tysięcy ton, wyraźnie traktują łańcuchy kotwiczne jako swoją podstawową działalność, a nie produkt uboczny. Taki poziom skupienia zwykle przekłada się na lepszą kontrolę procesu i stabilniejszą jakość w czasie.
Następnie sprawdzam certyfikaty i standardy. Chcę mieć pewność, że fabryka działa zgodnie z normami ISO i GB dotyczącymi łańcuchów kotwicznych oraz że jej produkty są zatwierdzone przez główne towarzystwa klasyfikacyjne właściwe dla mojej floty. Poszukuję również pełnowymiarowych urządzeń do testowania obciążeń zrywających, a także kwalifikacji do procedur spawania i solidnych zapisów z inspekcji. Jeśli dostawca nie może przedstawić rzeczywistych danych testowych lub możliwych do prześledzenia numerów cieplnych swoich łańcuchów, traktuję to jako sygnał ostrzegawczy.
Następnie oceniam wsparcie techniczne i opcje dostosowywania. Dobry producent może pomóc w dostosowaniu długości łańcucha na strzał, podłączeniu akcesoriów, takich jak szekle i krętliki, oraz obróbce powierzchni w celu dopasowania do projektu. Mogą również doradzić, kiedy wyższy stopień wytrzymałości ma sens lub kiedy bardziej konserwatywny łańcuch klasy 2 jest lepszym wyborem, biorąc pod uwagę faktyczne działanie statku.
Na koniec zwracam uwagę na responsywność i komunikację. Wysyłając rysunki lub specyfikacje, oczekuję szczegółowych informacji zwrotnych, a nie tylko ceny i terminu dostawy. Sposób, w jaki dostawca odpowiada na pytania techniczne przed złożeniem zamówienia, często odzwierciedla sposób, w jaki będzie Cię wspierać, jeśli wiele lat później wydarzy się coś nieoczekiwanego.
Nawet najlepsza sieć może zostać wykorzystana do wcześniejszej emerytury. Kiedy pomagam klientom w tworzeniu planów konserwacji, skupiam się na kilku zdyscyplinowanych nawykach, które radykalnie wydłużają żywotność łańcucha i ograniczają nieprzyjemne niespodzianki podczas przeglądów.
Kiedy te nawyki są połączone z wysoką jakościąŁańcuchy kotwiczne z ogniwami sworzniowymi, rezultatem jest spokojniejsze życie załogi, mniej bólów głowy podczas przeglądów klasowych i znacznie bardziej przewidywalny cykl wymiany, który można uwzględnić w długoterminowych budżetach zamiast napraw awaryjnych.
Z czysto zakupowego punktu widzenia tańsze sieci zawsze wyglądają atrakcyjnie. Ale kiedy buduję z klientami prosty model kosztów posiadania, szybko rozumieją, dlaczego wysokiej jakości sieci od uznanych dostawców są zazwyczaj mądrzejszym wyborem finansowym.
Wyobraź sobie dwa zestawy łańcuchów. Jednym z nich jest niższy koszt, ograniczona certyfikacja i nieznane źródła stali. Drugi posiada pełny certyfikat od takiego producentaZhongnan, ze sprawdzonymi procedurami spawania, zatwierdzeniami klasyfikacyjnymi i długą historią pracy na podobnych statkach. Jeśli pierwszy łańcuch będzie musiał zostać wymieniony kilka lat wcześniej ze względu na korozję lub zmęczenie materiału, lub jeśli spowoduje to jednorazowy poważny przestój lub uszkodzenie, widoczne oszczędności znikają natychmiast.
Często przeliczam to na jasne liczby: koszt zakupu za metr podzielony przez oczekiwane lata użytkowania plus szacunkowe koszty przeglądów, konserwacji i potencjalnych przestojów. Kiedy właściciele zobaczą, że nieco droższa sieć o dłuższej i bardziej przewidywalnej żywotności w rzeczywistości ma niższe koszty roczne, decyzja o modernizacji staje się znacznie łatwiejsza do obrony wewnętrznie.
Oprócz arkusza kalkulacyjnego istnieje również kwestia reputacji i spokoju ducha. Operatorzy, którzy zainwestowali już w nowoczesne kadłuby, elektronikę i sprzęt zabezpieczający, nie chcą narażać całego systemu na szwank zawodną liną kotwiczną. W tym kontekście określenie premiumŁańcuchy kotwiczne z ogniwami sworzniowymiwygląda na naturalne przedłużenie szerszego zaangażowania firmy w bezpieczeństwo i niezawodność.
Pytanie 1. Jaka jest główna różnica między łańcuchami kotwiącymi z ogniwami dwustronnymi a łańcuchami kotwiącymi bez kołków?
Łańcuch z ogniwami dwustronnymi ma solidną prowadnicę pośrodku każdego ogniwa, co pomaga łańcuchowi zachować swój kształt, zmniejsza załamania i poprawia przebieg jego biegu po windzie kotwicznej, podczas gdy łańcuchy bez kołków nie mają wewnętrznej prowadnicy, co czyni je lżejszymi i bardziej elastycznymi, ale zwykle mniej stabilnymi w tradycyjnych windach kotwicznych na statkach i mniej odpornymi na odkształcenia pod dużymi obciążeniami.
Pytanie 2. Jakie normy i certyfikaty powinny spełniać wysokiej jakości łańcuchy kotwiczne z ogniwami rozporowymi?
W przypadku większości zastosowań komercyjnych i morskich szukam zgodności z normami ISO dotyczącymi łańcuchów kotwicznych i zatwierdzeń co najmniej jednego dużego towarzystwa klasyfikacyjnego, takiego jak ABS, LR, DNV, BV lub CCS, popartych raportami z testów obciążenia próbnego i obciążenia zrywającego oraz wyraźnymi oznaczeniami na łańcuchu, które łączą każdą długość z jej certyfikatami i numerami cieplnymi.
Pytanie 3. Jak długo łańcuchy kotwiące z ogniwami rozporowymi mogą normalnie działać?
Rzeczywisty okres użytkowania zależy od typu statku, środowiska, konserwacji i częstotliwości dużego obciążenia łańcucha, ale przy dobrych materiałach, odpowiednich powłokach i regularnych kontrolach wielu właścicieli planuje użytkowanie głównych łańcuchów statków przez znacznie ponad dekadę, z indywidualnymi ogniwami lub sekcjami odnawianymi zgodnie z wymaganiami inspektorów klasy.
Pytanie 4. Czy w jednym systemie mogę mieszać łańcuchy lub akcesoria od różnych dostawców?
Jest to technicznie możliwe, ale mieszam komponenty tylko wtedy, gdy wszystkie spełniają te same normy i atesty klasowe oraz gdy dostawca lub kompetentny inżynier potwierdzi zgodność wymiarów ogniwa, obciążeń próbnych i geometrii połączenia, gdyż jeden słaby lub niedopasowany element może osłabić wytrzymałość całej linii łańcucha.
Pytanie 5. Skąd mam wiedzieć, kiedy należy wymienić łańcuch kotwiczny z ogniwami rozporowymi?
Oprócz zasad przeglądów klasowych obserwuję utratę średnicy w wyniku zużycia lub korozji przekraczającą dopuszczalne granice, widoczne pęknięcia lub poważne wżery wokół spoin i powierzchni łożysk, wydłużenie ogniw, powtarzające się awarie w badaniach NDT i wszelkie uszkodzenia powstałe w wyniku ekstremalnych zdarzeń; gdy pojawi się kilka takich znaków, wymiana staje się bezpieczniejszą i bardziej ekonomiczną opcją niż wielokrotne naprawy łatkowe.
Pytanie 6. Jakie informacje powinienem przygotować, zanim skontaktuję się z Zhongnan lub innym dostawcą w celu uzyskania oferty?
Zwykle zbieram dane o typie i tonażu statku, wymaganym gatunku i średnicy łańcucha, jeśli są już określone w przepisach klasowych, całkowitej długości i konfiguracji każdej linki lub strzału, preferowanych powłokach, oczekiwanym środowisku operacyjnym, zaangażowanych towarzystwach klasyfikacyjnych i wszelkich specjalnych wymaganiach dotyczących akcesoriów do łańcuchów kotwicznych, aby dostawca mógł odpowiedzieć dokładną, technicznie uzasadnioną propozycją zamiast ogólnego cennika.
Pytanie 7. Czy ocynkowane łańcuchy kotwiące z rozpórkami są zawsze lepsze niż te malowane na czarno?
Cynkowanie ogniowe zapewnia bardzo silną ochronę przed korozją i idealnie nadaje się do agresywnych środowisk morskich lub długich okresów międzyobsługowych, ale zwiększa również koszty i zwiększa wagę, podczas gdy czarne powłoki bitumiczne mogą być wystarczające w przypadku niektórych profili operacyjnych, w których częste są inspekcje, łagodniejsze warunki lub napięty budżet, dlatego dokonuję wyboru w oparciu o rzeczywisty schemat działania statku i strategię konserwacji, a nie jedną zasadę dla każdego projektu.
Pytanie 8. Czy łańcuchy kotwiczne z ogniwami rozporowymi można stosować do stałych miejsc cumowniczych, a także do kotwic statków?
Tak, w wielu projektach offshore wykorzystuje się łańcuchy z ogniwami rozporowymi w stałych lub półstałych liniach cumowniczych ze względu na ich wysoką wytrzymałość i przewidywalne zachowanie, ale projekt musi być starannie zaprojektowany, aby dopasować napięcie liny, głębokość wody, siły środowiskowe i osprzęt łączący, a przy wychodzeniu poza standardowe układy kotwiczenia statków zawsze angażuję zarówno producenta łańcuchów, jak i specjalistę ds. cumowania.
Jeśli doczytałeś aż dotąd, wiesz już, że wybór łańcuchów kotwicznych to nie tylko ćwiczenie z katalogu. Równoważysz bezpieczeństwo, przepisy, rzeczywistość operacyjną i koszty długoterminowe oraz jakość swojego produktuŁańcuchy kotwiczne z ogniwami sworzniowymiznajduje się w centrum tej decyzji. Współpraca z ukierunkowanym producentem, npZhongnan, która łączy w sobie długie doświadczenie, nowoczesną produkcję i rygorystyczne testy, daje solidną podstawę, na której można budować.
Niezależnie od tego, czy planujesz budowę nowego statku, modernizację starszego statku, czy też przeprojektowujesz miejsca do cumowania na morzu, zdecydowanie zalecam przekształcenie tych informacji w konkretną rozmowę z zespołem technicznym. Udostępnij dane swojego statku, warunki środowiskowe i wymagania dotyczące klasy i poproś o szczegółowe propozycje, a nie proste ceny za metr. Jeśli jesteś gotowy przejść od niepewności do jasnego, długoterminowego rozwiązania, nie wahaj sięskontaktuj się z nami, wyślij swoje rysunki i już dziś poproś o indywidualną wycenę lub konsultację techniczną. Odpowiednie łańcuchy nie tylko utrzymają kotwicę; będą wspierać bezpieczeństwo i niezawodność całej Twojej działalności przez wiele lat.
