Łańcuch cumowniczyto wytrzymały stalowy łańcuch używany do zabezpieczania statków, platform przybrzeżnych lub aktywów pływających w odpowiedniej pozycji na dnie morskim. Pełni podwójną rolę: po pierwsze, pochłania i rozprowadza siły wiatru, fal, prądów i pływów; po drugie, zapewnienie stabilnego utrzymywania stacji w zmiennych warunkach morskich.

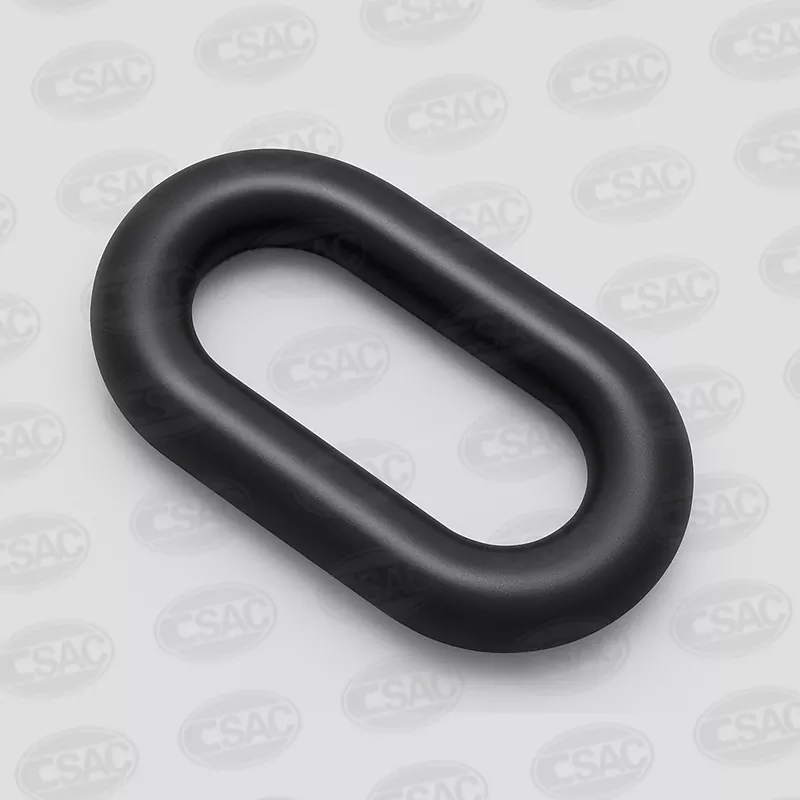

Łańcuch cumowniczy to zasadniczo seria połączonych ze sobą stalowych ogniw łańcucha (bez kolców lub z ogniwami), które tworzą linę cumowniczą od kipy lub dziobu jednostki pływającej do kotwicy na dnie morskim. Musi spełniać wysokie wymagania dotyczące wytrzymałości, zmęczenia, korozji, ścierania i obciążenia dynamicznego.
Kluczowe parametry typowego wysokiej jakości łańcucha cumowniczego mogą obejmować między innymi:
| Parametr | Typowa wartość/opis |
|---|---|
| Nominalna średnica ogniwa (d) | np. 100 mm, 127 mm, 137 mm (do dużych pływających zastosowań morskich) |
| Obciążenie niszczące (BL) | Zdefiniowane przez standardy klasyfikacyjne, zależy od gatunku łańcucha (R3, R4, R5 itp.) |
| Masa jednostkowa na metr (m) | Dla łańcucha bez kolców: m ≈ 19,9 d² (te/m) w zależności od średnicy ogniwa w metrach |
| Moduł Younga (E) | Typowe wartości: 5,44×10⁷ kN/m² dla wersji bez słupków; 6,40×10⁷ kN/m² dla łańcucha z rozpórkami |
| Długość łańcuszka (L) | Zależy od głębokości wody, zakresu i projektu sieci trakcyjnej. Na przykład półzanurzalny statek o mocy 10 MW na głębokości 44 m wykorzystywał łańcuchy o długości ~ 650 m. |
| Trwałość zmęczeniowa/stan eksploatacyjny | Należy sprawdzić pod obciążeniem dynamicznym, stanem morza, zużyciem łańcucha, ścieraniem w kontakcie z dnem morskim |
Przykładowo producent może dostarczyć łańcuch cumowniczy bez kołków o średnicy nominalnej 127 mm i masie jednostkowej ~0,353 t/m (z badania).
Wysoka wytrzymałość i trwałość– Łańcuchy cumownicze są zaprojektowane tak, aby wytrzymywały duże obciążenia dynamiczne (od wiatru, fal, prądów) i zapewniały solidne połączenie pomiędzy obiektem pływającym a dnem morskim. Są preferowane w porównaniu z żyłkami syntetycznymi w trudnych lub długotrwałych środowiskach.
Zasięg i absorpcja energii– Odpowiednio zaprojektowana długość łańcucha (zakres) tworzy łańcuchowy kształt, zapewniający zarówno ciężar, jak i poziomą siłę przywracającą. Na przykład dłuższy łańcuch działa jak tłumik obciążeń udarowych.
Opłacalność i cykl życia– Chociaż początkowy koszt ciężkiego łańcucha jest wysoki, jego żywotność, niskie koszty utrzymania (w porównaniu z innymi systemami cumowniczymi) i niezawodność sprawiają, że jest to rozsądna inwestycja. W przypadku morskich pływających turbin wiatrowych koszt łańcucha cumowniczego stanowi główną, ale uzasadnioną część systemu.
Świadomość zużycia i konserwacji– Zużycie często koncentruje się w „części przetarcia”, gdzie łańcuch leży na dnie morskim i ulega ścieraniu wywołanemu ruchem. Konieczna jest regularna kontrola.
Gotowość na przyszłość– W miarę przenoszenia instalacji morskich na głębsze wody i zwiększania wydajności platform pływających, średnice i długości łańcuchów oraz wytrzymałość zmęczeniowa rosną. Badania wrażliwości parametrów pokazują, że długość ma duży wpływ na reakcję dynamiczną.
Zatem łańcuch cumowniczy nie jest po prostu „ciężkim łańcuchem”, ale precyzyjnie zaprojektowanym elementem, którego prawidłowa specyfikacja ma ogromny wpływ na bezpieczeństwo operacyjne, koszty i trwałość.
Rozpocznij od ustalenia obciążeń środowiskowych (wiatr, fale, prądy), głębokości wody, warunków na dnie morskim i obwiedni ruchu obiektu pływającego. Skorzystaj z teorii cumowania sieci trakcyjnej, aby określić wymaganą długość łańcucha, średnicę, wagę na metr, obciążenie kotwicy i współczynniki bezpieczeństwa. Na przykład: długość łańcucha i średnica nominalna wpływają na napięcie, sztywność, zachowanie w pozycji leżącej.
Wybierz klasę łańcucha (np. R3, R4), rodzaj ogniwa (bez kolców w przypadku wielu miejsc do cumowania), wykończenie (powłoki, cynkowanie, naddatek na korozję). Sprawdź dane producenta dotyczące masy jednostkowej, obciążenia niszczącego i modułu.
Rozłóż łańcuch w segmentach, przymocuj do kotwicy i kipy statku. Zapewnij prawidłowy zakres łańcucha (często 2 × -3 × głębokość wody, w zależności od lokalizacji). Upewnij się, że leżąca część dna morskiego jest wystarczająca do pochłaniania ruchu; zbyt krótki może prowadzić do nagłych obciążeń udarowych, zbyt długi może zmniejszyć sztywność przywracającą.
Monitoruj długość łańcucha, napięcie, orientację i kontakt z dnem morskim. Użyj metod pomiarowych (suwmiarka, fotogrametria) do pomiaru wydłużenia lub zużycia ogniwa.
Ustal program inspekcji. Kluczowe obszary: wydłużenie ogniwa, penetracja korozji, zużycie w kontakcie z dnem morskim, pękanie zmęczeniowe. W razie potrzeby wymień lub zregeneruj łańcuch.
Efekt luzu i napięciaw płytkiej wodzie: zbyt długi łańcuch może się poluzować i spowodować nadmierny ruch; zbyt krótki może prowadzić do wysokiego naprężenia wstępnego i zmniejszenia marginesu bezpieczeństwa. Analiza wrażliwości pokazuje, że dominuje długość.
Strefy zużycia: Część przetarcia (w miejscu, w którym łańcuch styka się z dnem morskim) ulega ścieraniu; konieczne jest monitorowanie.
Korozja i zmęczenie: Szczególnie w środowisku morskim kluczowe znaczenie mają zabiegi konserwacyjne i ochronne.
Niewłaściwy zakres: Jeśli zakres łańcucha nie jest odpowiedni (długość vs głębokość wody vs siły), wówczas wydajność cumowania ulega pogorszeniu.
Wraz z rozwojem pływających elektrowni wiatrowych, głębszymi złożami ropy i gazu oraz zwiększonymi wymaganiami dotyczącymi niezawodności utrzymywania stacji, łańcuchy cumownicze ewoluują. Kluczowe trendy obejmują:
Wzrost średnic nominalnych i masy jednostkowej wraz ze wzrostem głębokości wody i rozmiarów platform. Na przykład badania pokazują, że przejście ze 117 mm na 137 mm poprawia margines bezpieczeństwa.
Zaawansowane gatunki materiałów i stale odporne na zmęczenie wydłużają żywotność pod obciążeniami dynamicznymi.
Udoskonalone technologie pomiarów i monitorowania kontroli łańcucha (suwmiarki optyczne, fotogrametria) w celu lepszego zarządzania cyklem życia.
Lepsze zrozumienie długości łańcucha w porównaniu z zachowaniem dynamicznym (analiza wrażliwości) umożliwia inteligentniejsze projektowanie w celu zmniejszenia kosztów przy jednoczesnym zachowaniu bezpieczeństwa.
Integracja z systemami monitorowania w czasie rzeczywistym (czujniki naprężenia, czujniki zużycia) umożliwiająca konserwację predykcyjną i skrócenie przestojów.
Zrównoważony rozwój: uwzględnienie naddatków na korozję, możliwość recyklingu stali łańcuchowej oraz opłacalna renowacja w porównaniu z wymianą.
Dlatego wybór dostawcy wysokiej jakości łańcuchów cumowniczych zapewnia nie tylko obecną wydajność, ale także zabezpieczenie na przyszłość dla rozwijających się zasobów morskich.
Często zadawane pytania dotyczące łańcuchów cumowniczych
P1: Jaką średnicę łańcucha należy dobrać do danej głębokości wody i wielkości platformy?
A1: Średnica zależy od oczekiwanych obciążeń (obciążenie niszczące, trwałość zmęczeniowa) zgodnie z definicją w zasadach klasyfikacji i obwiedni ruchu środka trwałego. Na przykład badania pokazują, że zwiększenie średnicy nominalnej zmniejsza ruch poziomy platformy pływającej w warunkach znamionowych i ekstremalnych. Projektant powinien ocenić głębokość wody, prąd, stan fal, oczekiwane obciążenia kipy i wybrać średnicę z odpowiednim współczynnikiem bezpieczeństwa.
P2: Jak często należy sprawdzać łańcuch cumowniczy i jakie są kluczowe punkty kontroli?
Odpowiedź 2: Częstotliwość inspekcji zależy od środowiska i krytyczności aktywów. Kluczowe punkty kontroli obejmują wydłużenie ogniwa, zużycie na styku z dnem morskim, penetrację korozji, pęknięcia zmęczeniowe i stan punktu zakotwiczenia. Zużycie często koncentruje się w obszarze przetarć. W przypadku krytycznych miejsc cumowania zaleca się przeprowadzanie typowej inspekcji rocznej lub półrocznej uzupełnionej monitorowaniem w trakcie eksploatacji.
Podsumowując, dobrze określony, prawidłowo zainstalowany i konserwowany łańcuch cumowniczy jest podstawowym elementem każdego morskiego systemu cumowniczego. Zapewnia bezpieczeństwo, niezawodność i długoterminową wartość aktywów pływających. W tym kontekście wysokiej jakości łańcuchy cumownicze oferowane przez firmęZhongnan Anchor Chain Co., Ltd.zapewniają solidne rozwiązanie spełniające obecne i przyszłe wymagania w zakresie utrzymywania stacji. Aby uzyskać bardziej szczegółowe wsparcie w zakresie specyfikacji lub zapoznać się z niestandardowymi rozwiązaniami łańcuchowymi, prosimy o kontaktskontaktuj się z nami.
